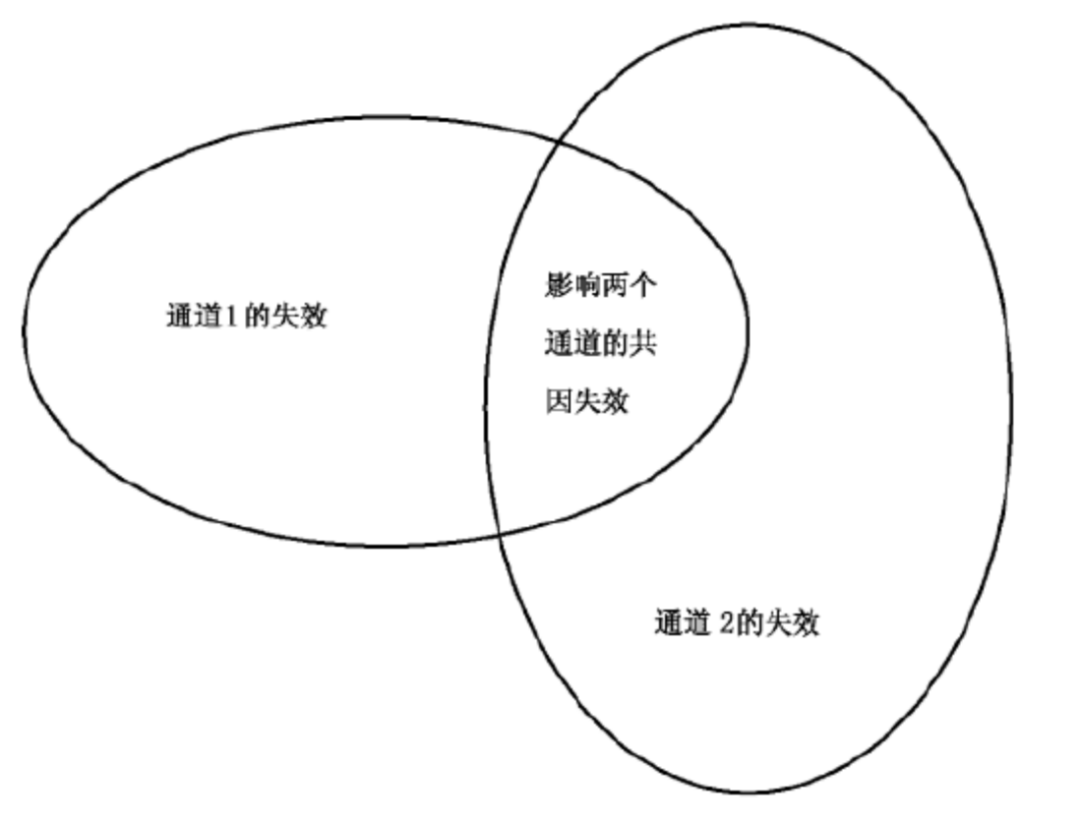

图1 各个通道失效与共因失效的关系
根据《电气∕电子∕可编程电子安全相关系统的功能安全》(GB/T 20438-2017),本文介绍了一种确定共因失效系数的方法——β系数模型。

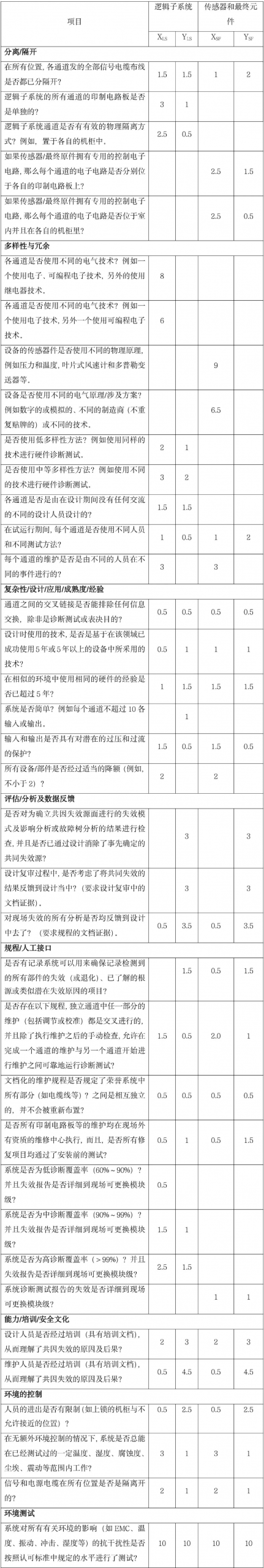

表1列出了各种措施并包含了基于工程判断的相关X和Y值,其中下标LS代表逻辑子系统;SF下标代表传感器或最终元件。

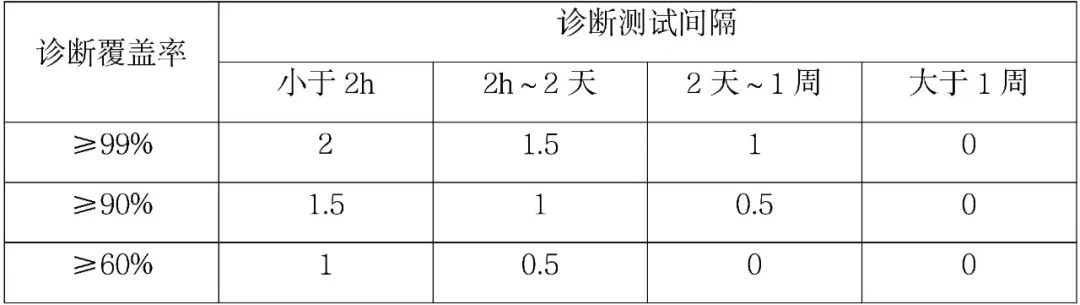

表2列出了可编程电子相关Z值:
表2 可编程电子Z值评分表

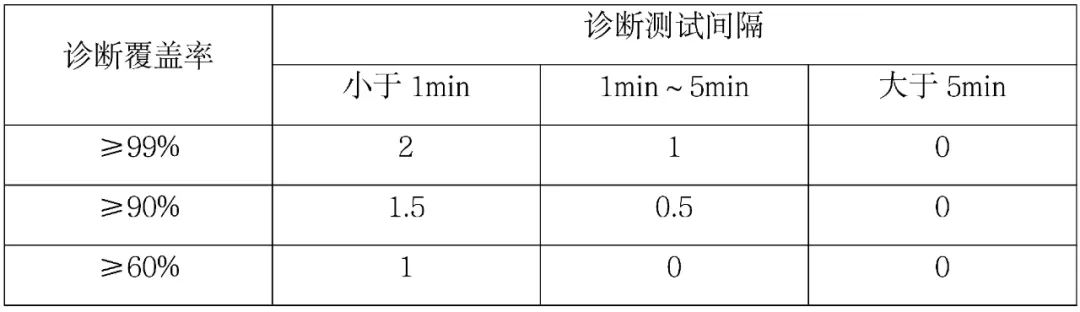

表3列出了传感器或最终元件相关Z值:
表3 传感器或最终元件Z值评分表
针对每一个逻辑子系统、传感器或最终元件,将表1中每一项的XLS(XSF)值和YLS(YSF)值求和,得到其X和Y值;再根据表2或表3,确定其Z值。最后,再根据下式计算S和SD值:
根据S和SD值,结合表4,可以得到逻辑子系统、传感器或最终元件的共因失效系数(β:不可能检测到的危险故障的共因失效系数;βD:可检测到的危险故障的共因失效系数)

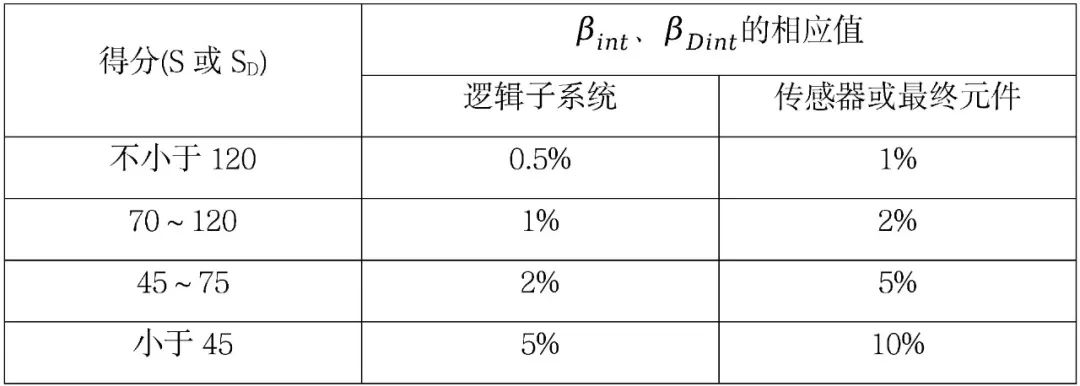

表4 逻辑子系统、传感器或最终元件的共因失效系数(1oo2系统)

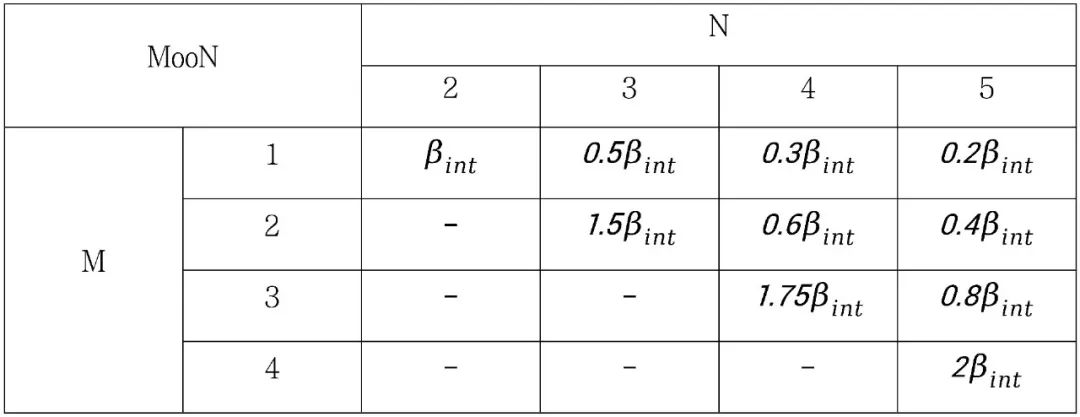

上表中的βint(βDint)是与1oo2系统的共因失效相关的。对于其他表决系统,根据下表调整最后的β值:
