2016江西丰城发电厂“11·24”冷却塔施工平台坍塌特别重大事故

03

事故原因

直接原因：

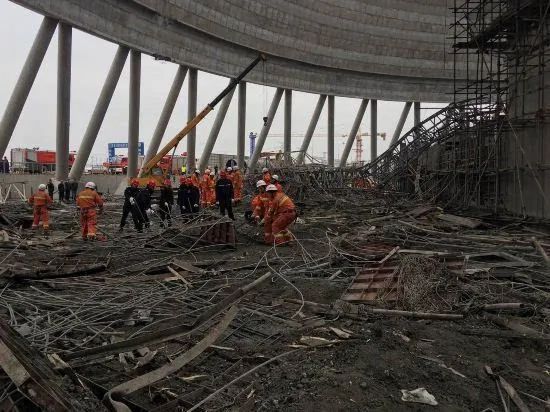

经调查认定，事故的直接原因是施工单位在7号冷却塔第50节筒壁混凝土强度不足的情况下，违规拆除第50节模板，致使第50节筒壁混凝土失去模板支护，不足以承受上部荷载，从底部最薄弱处开始坍塌，造成第50节及以上筒壁混凝土和模架体系连续倾塌坠落。坠落物冲击与筒壁内侧连接的平桥附着拉索，导致平桥也整体倒塌。具体分析如下：

（一）混凝土强度情况。

7号冷却塔第50节模板拆除时，第50、51、52节筒壁混凝土实际小时龄期分别为29-33小时、14-18小时、2-5小时。

根据丰城市气象局提供的气象资料，2016年11月21日至11 月24日期间，当地气温骤降，分别为17-21℃、6-17℃、4-6℃和4-5℃，且为阴有小雨天气，这种气象条件延迟了混凝土强度发展。

事故调查组委托检测单位进行了同条件混凝土性能模拟试验，采用第49-52节筒壁混凝土实际使用的材料，按照混凝土设计配合比的材料用量，模拟事发时当地的小时温湿度，拌制的混凝土入模温度为8.7-14.9℃。试验结果表明，第50节模板拆除时，第50节筒壁混凝土抗压强度为0.89-2.35MPa；第51节筒壁混凝土抗压强度小于0.29MPa；52节筒壁混凝土无抗压强度。而按照国家标准中强制性条文①，拆除第50节模板时，第51节筒壁混凝土强度应该达到6MPa以上。

对7号冷却塔拆模施工过程的受力计算分析表明，在未拆除模板前，第50节筒壁根部能够承担上部荷载作用，当第50节筒壁5个区段分别开始拆模后，随着拆除模板数量的增加，第50 节筒壁混凝土所承受的弯矩迅速增大，直至超过混凝土与钢筋界面粘结破坏的临界值。

（二）平桥倒塌情况。

经察看事故监控视频及问询现场目击证人，认定7号冷却塔第50-52节筒壁混凝土和模架体系首先倒塌后，平桥才缓慢倒塌。经计算分析，平桥附着拉索在混凝土和模架体系等坠落物冲击下发生断裂，同时，巨大的冲击张力迅速转换为反弹力反方向作用在塔身上，致使塔身下部主弦杆应力剧增，瞬间超过抗拉强度，塔身在最薄弱部位首先断裂，并导致平桥整体倒塌。

（三）人为破坏等因素排除情况。

经调查组现场勘查、计算分析，排除了人为破坏、地震、设计缺陷、地基沉降、模架体系缺陷等因素引起事故发生的可能。

联系我们：

扫描左侧二维码添加联系方式。
